Японская ковка мечей

Японская ковка мечей

Ковка меча - многосложный и трудоёмкий ритуал. Он требует от кузнеца высокого мастерства, ведь от каждого этапа процесса зависит результат. Издавна существовали специальные обряды, сопровождающие процесс ковки меча. Кузнечное ремесло в Японии передается от отца к сыну, благодаря чему продолжается многолетняя традиция ковки меча, через которую передается самобытность и оригинальность японской культуры.

Японские мастера и ценители выделяют три основных составляющих красоты меча – это дзиганэ (поверхностная сталь), хамон (линия закалки) и катати (форма клинка).

Многие могут подумать, что самое сложное в изготовлении меча – это ковка его формы, однако, на самом деле, основная и наиболее трудоемкая часть всего процесса – подготовка материала.

Подготовка к работе начинается с того, что кузнец колет уголь. Традиционно используется сосновый (древесный) уголь, но в последнее время зачастую его заменяют на каменноугольный кокс.

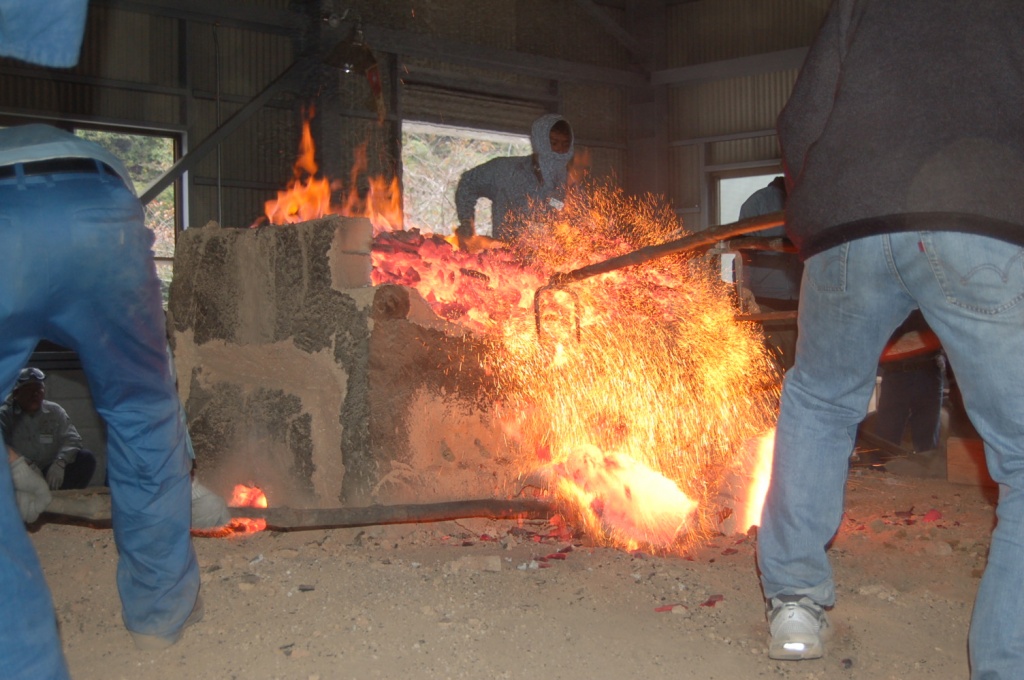

Сталь для японского меча получают из сатэцу – чёрного пескообразного диоксида железа. Для выплавки высокоуглеродистой стали тамахаганэ песок сатэцу сплавляют с углём в печи татара.

В Японии существует только одна действующая печь татара – она находится в префектуре Симанэ. После капитуляции Японии и окончания Второй мировой войны производство мечей в стране было запрещено, а все имевшиеся у населения клинки, по приказу оккупационных властей, подлежали изъятию.

Изготовление мечей по классической технологии в качестве произведения искусства было возобновлено только после снятия этого запрета. В 1977 году печь татара была восстановлена по древнему образцу. Сейчас она работает всего два месяца в году. Из 13 тонн сатэцу в ней получают всего 1 тонну стали тамахаганэ.


Все 300 лицензированных кузнецов, действующих в Японии, пользуются исключительно сталью, выплавленной в этой печи.

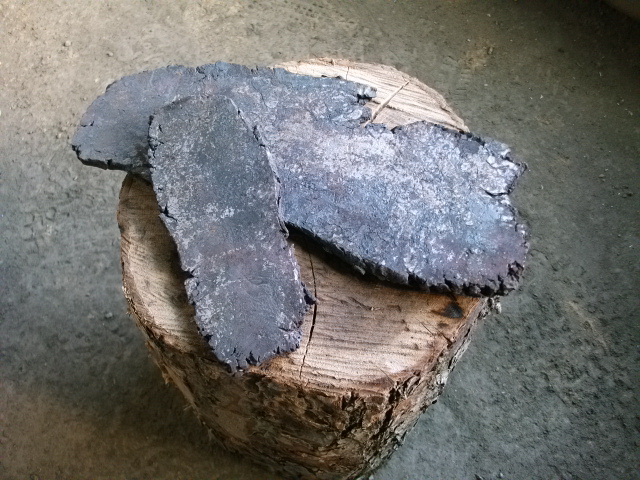

Сталь тамахаганэ отличается от заграничной железной руды тем, что практически не имеет примесей, поэтому именно она используется для создания японского меча. Кузнец отсортировывает куски стали в зависимости от содержания в них угля.

Потом он переходит к этапу тамацубуси – накаляет сталь тамахаганэ и отбивает в пласты, а затем дробит их на мелкие куски. Чтобы разбить раскаленный металл на куски, его предварительно опускают в воду. Кузнец смотрит на разрез каждого куска и сортирует на качественный и некачественный металл.


У качественного металла частицы, видимые в разрезе, очень мелкие, поэтому он обладает хорошей цепкостью. У плохого же они, наоборот, крупные, что делает его очень ломким. Затем отобранные осколки складывают друг на друга на железный лист как мозаику, стараясь оставлять как можно меньше просветов, оборачивают лист рисовой бумагой и завязывают.

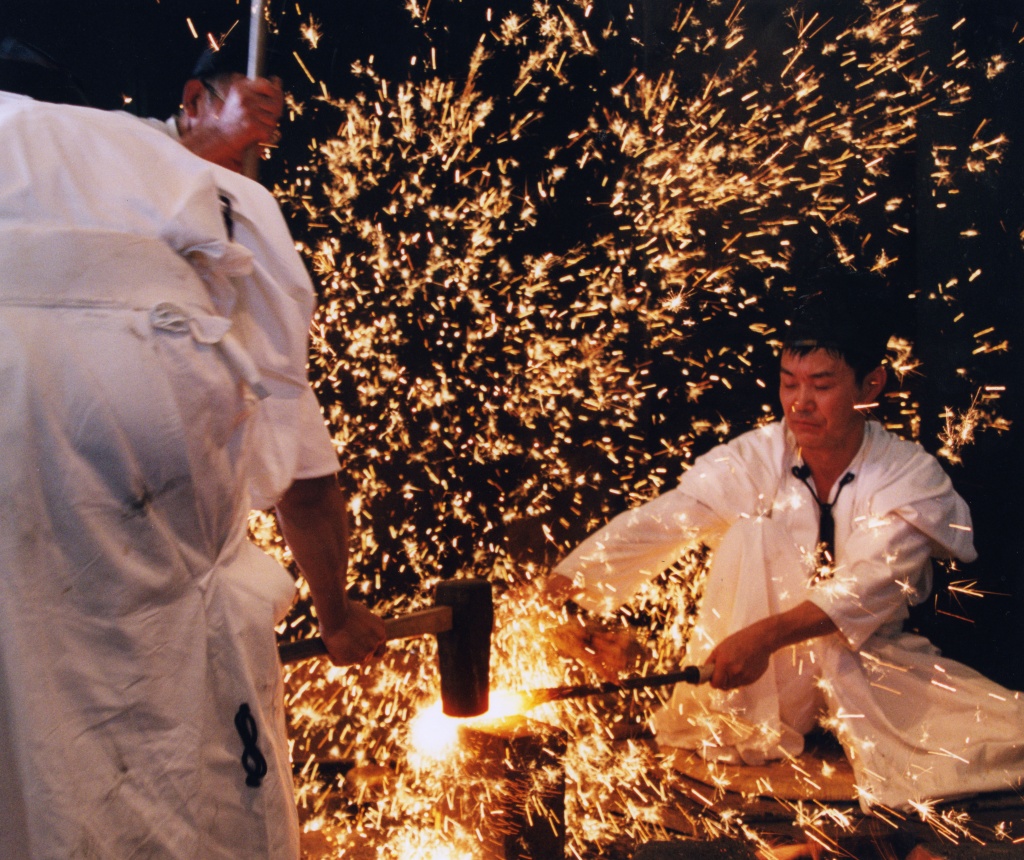

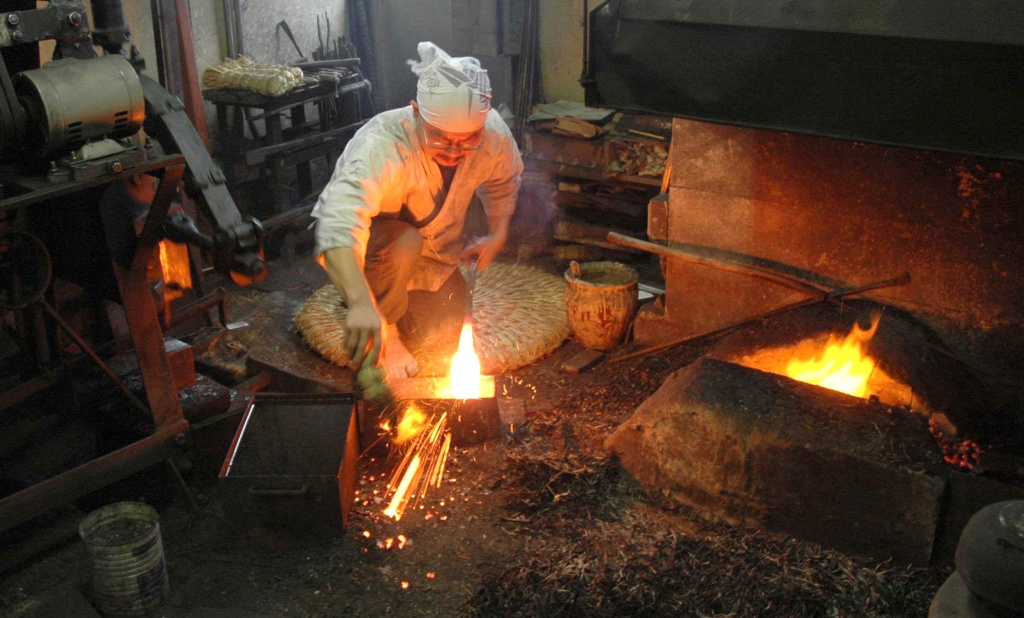

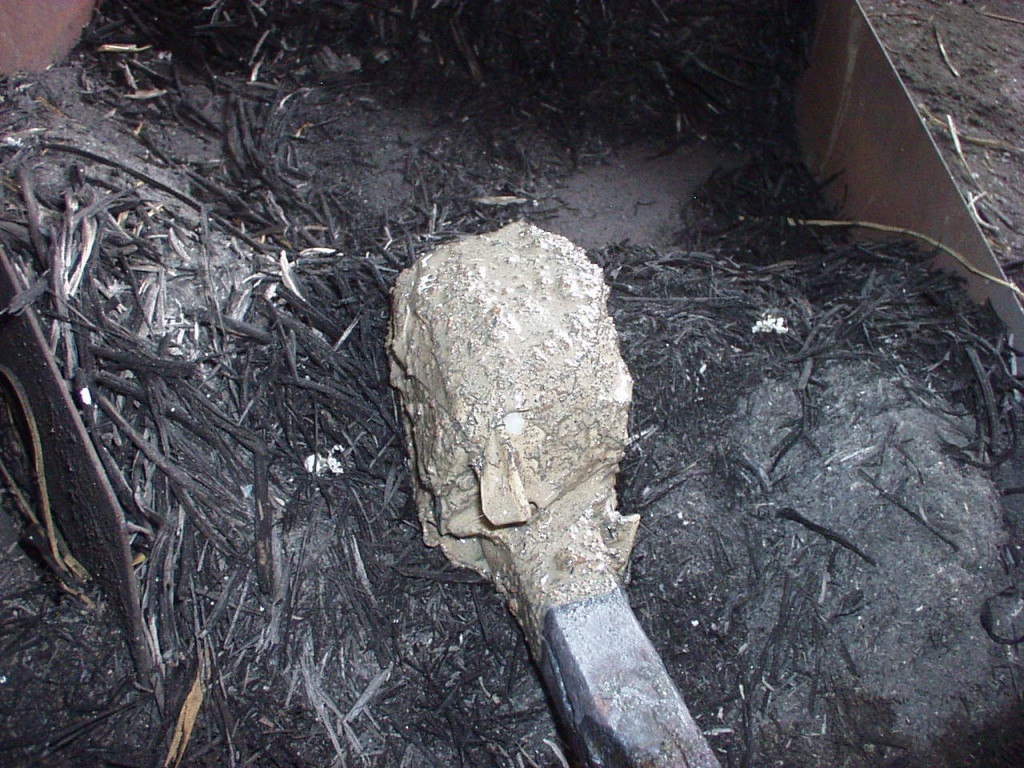

После этого его обливают со всех сторон смесью из соломенной золы и жидкой глины и потом снова раскаляют. Этот материал и становится основой меча. При достижении необходимой температуры раскалённый брусок помещают на наковальню, и его начинают отбивать ученики мастера или автоматический молот.


В результате брусок вытягивается и сужается, а края остаются ровными, прямоугольными. Затем его вновь помещают в печь. Далее блок разрезают стамеской пополам, ровно загибают и снова отбивают. Каждое такое «складывание» сопровождается обливанием глиной и обсыпанием золой. Таким образом, блок складывают от пяти до двадцати раз. В результате получается поверхность дзиганэ (поверхностная сталь). Весь этот процесс носит название орикаэси-танрэн.


Постепенно из бруска выстукивается нужная форма и длина меча. После этого кузнец удар за ударом придаёт форму острию, ребру и хвостовику клинка. Последний этап (якиирэ) – самый ответственный: это закалка лезвия. От исхода этого этапа зависит конечный результат. Этот момент считается священным, поэтому перед его началом кузнец произносит молитву у специального алтаря.


Предварительно на поверхность меча наносится раствор из глины, песка и порошка древесного угля. Таким образом достигается твёрдость лезвия. Этот этап проводится в полной темноте. Кузнец определяет температуру нагрева на глаз, по цвету раскалённого металла, наблюдая за цветом раскалённого хвостовика. Если клинок не довести до необходимой температуры или же передержать, такое изделие не будет качественным. Когда достигается необходимый цвет, раскалённый меч резко опускают в воду. Клинок получается твёрдым, острым и не ломким. При закалке происходит изгибание меча, связанное с усадкой обуха. Поэтому кузнецу с самого начала необходимо предусмотреть этот момент и выбить клинок так, чтобы не поломать и не искривить лезвие. В самом конце мастер полирует меч прямо в кузнице, чтобы посмотреть на линию закалки – хамон.


После этого он отдаёт меч профессиональному полировщику для заточки лезвия и окончательной шлифовки. Полировка – это отдельный вид искусства в традиции изготовления японского меча, которым занимается отдельный мастер-полировщик. Меч шлифуют семью или восемью различными полировочными камнями, держа его при помощи специальных тряпочек. Способы полировки тела клинка и его лезвия отличаются. Тело полируют до сине-чёрного цвета, а лезвие – до белого.

Мастер-полировщик не только полирует меч, но и затачивает лезвие. После наступает второй этап шлифовки, когда меч зафиксирован и в этом состоянии натирается камнем. Мастер зажимает полировочный камень большим пальцем и вручную доводит им до блеска тело клинка. В результате этого на мече выявляется узор от закалки. Мастер наносит на клинок масло со специальной пудрой и втирает его ватой, что защищает меч от коррозии и придаёт окончательный блеск. Затем масло снимается с линии хамон.

После этого берётся специальный камень, при помощи которого лезвию окончательно придают остроту. Этот камень промазывают лаком дерева уруси, а сверху приклеивают рисовую бумагу, чтобы камень не сломался, потому что он очень хрупкий и легко разваливается в руках. Мастер аккуратно проходится им по мечу, чтобы показать всю красоту созданного клинка.

Самый последний этап – это изготовление ножен сая и выполнение гравировки мэй, служащей подписью мастера.

Осакская школа

В Осака в период Эдо работало большое количество кузнецов, ковавших мечи и изготавливавших детали оправы, и еще больше – различных ремесленников, поставлявших мастерам необходимые материалы и заготовки. Известно, что немаловажным фактором развития «осакской школы» было то обстоятельство, что в городе было налажено производство качественного железа и поставка его кузнецам.

В районе Фусими-Итатибори, где обитал кузнец Сукэхиро, поставками уже готовой стали занимались три «компании» - Тигусая, Кавасакия и Амагасакия, что позволяло мастерам экономить много времени, отказавшись от обустройства собственных плавилен и сосредоточить свою творческую энергию на ковке клинков.
